Мукомольный завод ООО «ГАРНЕЦ»

Задача: Реализация системы аспирации под ключ от двух линий производства безглютеновой муки.

Решение: Проектирование, изготовление и монтаж системы аспирации на базе карманного (плоско-рукавного) фильтра SFN-Ex во взрывозащищенном исполнении и циклона из пищевой нержавеющей стали ЦПО -2500.

Описание решения

В компанию «СовПлим» поступил срочный запрос от предприятия пищевой промышленности на разработку и внедрение системы аспирации во взрывозащищенном исполнении для исключения риска взрыва мучной пыли.
Главная задача — убрать мучную и зерновую пыль от рабочих зон, удержать её концентрацию ниже взрывоопасного предела и очистить выброс до санитарных норм.

Общая производительность системы, спроектированной инженерным центром компании «СовПлим», составила 10 600 м³/час. В результате поставлена двухступенчатая система:

• Очистка в циклоне ЦПО-2500. Он выполняет функцию предварительного пылеулавливания, выделяя из воздушного потока крупные и средние фракции муки. Это решение значительно продлевает срок службы основного фильтра, снижая нагрузку на его фильтрующие карманы.

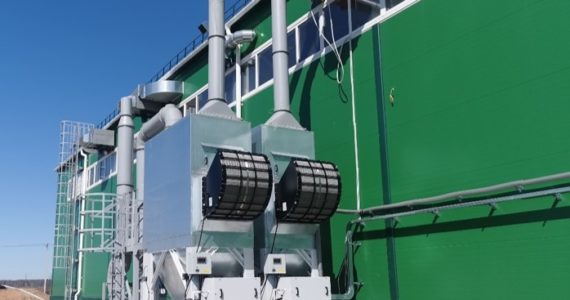

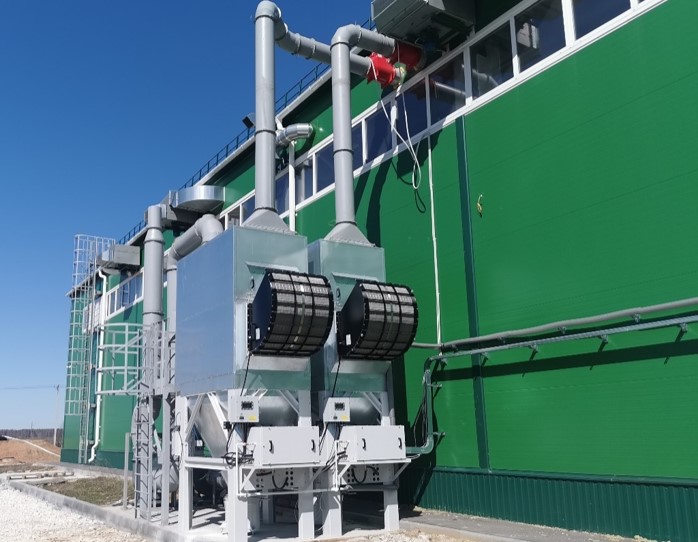

• В качестве основной фильтровальной установки поставлен карманный фильтр SFN-Ex с импульсной регенерацией сжатым воздухом. Фильтр был изготовлен во взрывозащищенном исполнении (Ex). Фильтр имеет усиленный корпус на взрывное давление до 0,4 бар и оснащен элементами взрывозащиты производства чешской компании «RSBP» – пламегасителями типа FLEX R, которые являются устройствами для беспламенного освобождения давления взрыва.
  На входе перед фильтром SFN-Ex установлен обратный клапан B-FLAP для отсечки возможной взрывной волны и предотвращения распространения обратно в цех. Фильтры серии SFN-Ex имеют сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Результат внедрения

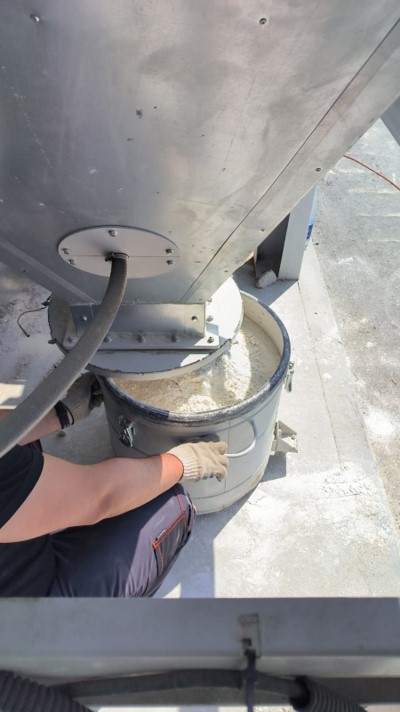

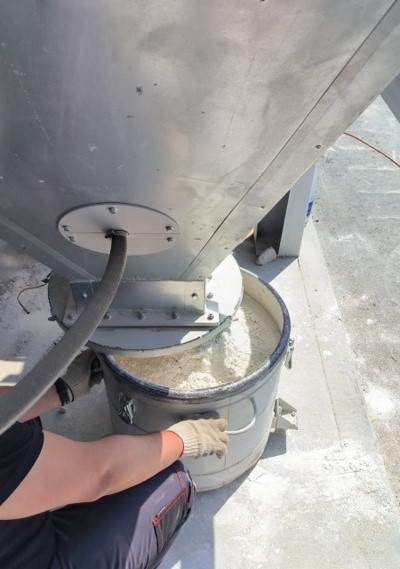

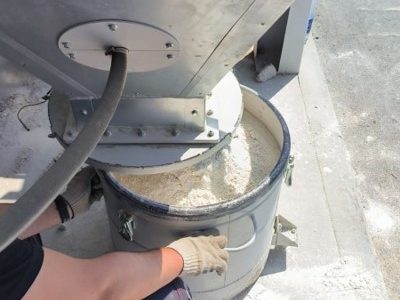

Реализованная под ключ система аспирации «СовПлим» обеспечила высокую степень очистки воздуха — остаточная запыленность на выходе не превышает 5–10 мг/м³. За сутки эксплуатации системы первая ступень в виде циклона собирает до восьми полных продуктом пылесборников, вторая ступень SFN-Ex собирает до двух полных пылесборников.
