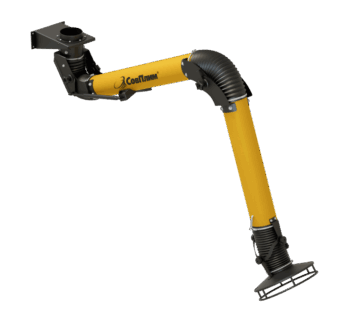

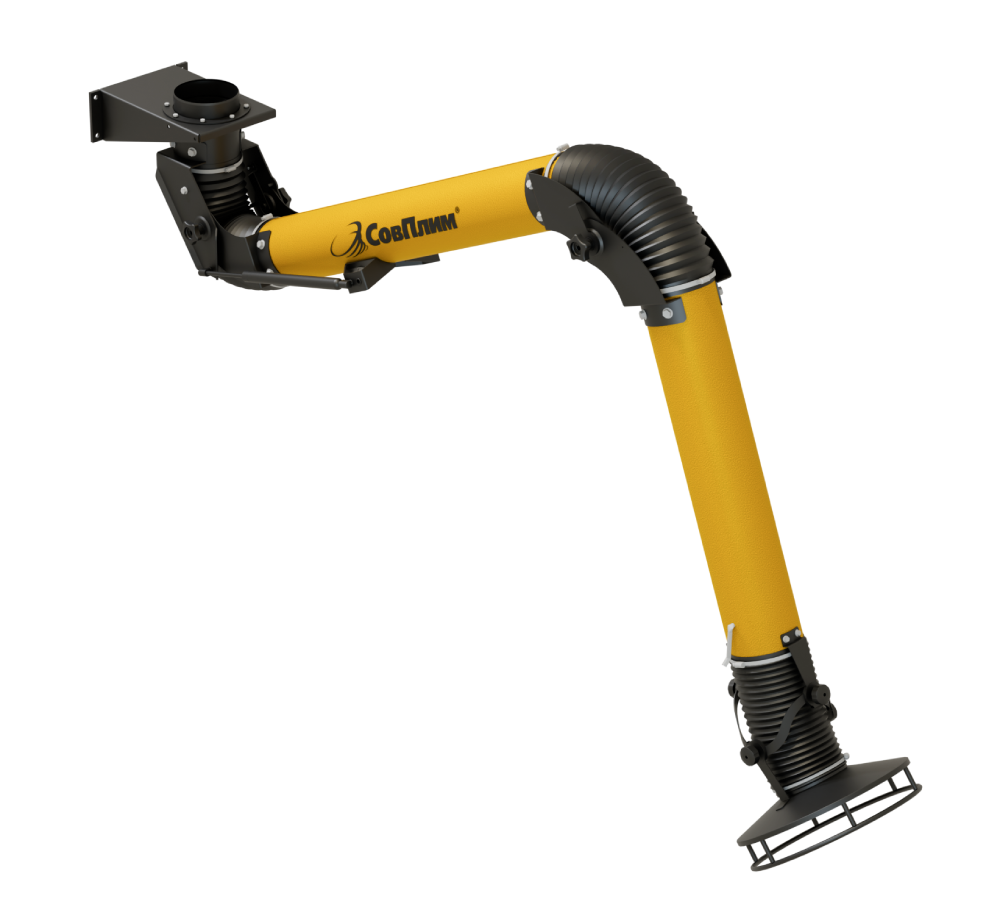

KUA-160 — обновленное подъемно-поворотное вытяжное устройство линейки KUA-M, предназначенное для локальной очистки воздуха от вредных веществ различных видов: дыма, пыли, газов, аэрозолей и др.
Диаметр воздуховодов устройства – 160 мм.
Подключение вытяжного рукава возможно в состав системы вытяжной вентиляции, непосредственно к вентилятору или к фильтровентиляционной установке (ФВУ). Допустимая температура перемещаемой воздушной среды — не более +80 ºС.
Отличительные особенности KUA-160:
- Вытяжные устройства KUA-160 получили новые улучшенные соединительные узлы с усиленными фрикционными соединениями, а также удобные ручки для их регулировки.
- Новая конструкция соединительных узлов исключает их неправильное позиционирование при сборке, а также самопроизвольное смещение (продольно оси воздуховода) и/или проворот.
- Кабель подсветки проложен в трубчатых защитных металлических кабель-каналах, закрепленных внутри воздуховодов вытяжного устройства.
Технологические процессы:
- ручная и роботизированная сварка;
- пайка, лазерная маркировка и гравировка;
- термическая резка металла;
- шлифовка и зачистка;
- др. процессы металлообработки.
- Производитель: СовПлим
Особенности и преимущества
- Полая конструкция воздуховодов
- Газовые амортизаторы
- Большой выбор типоразмеров
- Встроенная воздушная заслонка для регулировки
- Прочная и износостойкая конструкция
- Комплект подсветки с двумя кнопками на воронке для включения лампочки и вентилятора (опция)
- Соединительный комплект: гибкий шланг Ø160 мм, L=1,5 м, хомут Ø160 мм — 2 шт.
Основные характеристики
- Расход воздуха — 1000–1200 м3/ч
- Номинальный диаметр воздуховодов — 160 мм
Тип монтажа
| Тип монтажа | Применения | Комплектация |
|---|---|---|
| H — монтаж под кронштейном | ||
| С кронштейном (стандарт) | – настенное; – на монтажной опоре (PA) | Кронштейн, соединительный шланг Ø160 мм, L=1,35 м., хомут Ø160 мм (2 шт.) |
| Без кронштейна | – установка на навесных фильтрах НМСФ, MF-H | |
| S — монтаж над опорой | ||
| Без кронштейна (стандарт) | – установка на мобильных фильтрах ПМСФ, MFC | Кронштейн для настенного крепления и соединительный шланг с хомутами в комплект не входят |
| С кронштейном (опция) | – настенное; – на монтажной опоре (PA) |
|
Варианты исполнений
- L — с подсветкой на воронке (только для конических воронок)
- 400 — плоскоконическая воронка увеличенного диаметра Ø400 мм (подсветка на данном типе воронок недоступна)
- ant — антистатическое исполнение (все металлические детали вытяжного устройства окрашиваются специальной токопроводящей полиэфирной краской)
Модельный ряд
| 5538 | KUA-160-2H | • Без подсветки • Воронка — коническая | ||
| 5537 | KUA-160-3H | |||
| 5536 | KUA-160-4H | |||
| 5535 | KUA-160-2HL | • С подсветкой • Воронка — коническая, с двумя клавишами: 1 – для включения подсветки, 2 – для пуска вентилятора | ||
| 5534 | KUA-160-3HL | |||
| 5533 | KUA-160-4HL | |||
| 5532 | KUA-160-2H-400 | • Без подсветки • Воронка — плоскоконическая, с увеличенным диаметром Ø400 мм | ||
| 5529 | KUA-160-3H-400 | |||
| 5528 | KUA-160-4H-400 | |||
| 5527 | KUA-160-2H-ant | • Без подсветки • Воронка — коническая • Антистатическое исполнение | ||
| 5526 | KUA-160-3H-ant | |||
| 5525 | KUA-160-4H-ant | |||
| 5524 | KUA-160-2HL-ant | • С подсветкой • Воронка — коническая, с двумя клавишами: 1 – для включения подсветки, 2 – для пуска вентилятора • Антистатическое исполнение | ||
| 5523 | KUA-160-3HL-ant | |||
| 5522 | KUA-160-4HL-ant | |||
| 5521 | KUA-160-2H-400-ant | • Без подсветки • Воронка — плоскоконическая, с увеличенным диаметром Ø400 мм • Антистатическое исполнение | ||
| 5510 | KUA-160-3H-400-ant | |||
| 5509 | KUA-160-4H-400-ant | |||
| 5560 | KUA-160-2S | • Без подсветки • Воронка — коническая | ||
| 5559 | KUA-160-3S | |||
| 5558 | KUA-160-4S | |||
| 5554 | KUA-160-2SL | • С подсветкой • Воронка — коническая, с двумя клавишами: 1 - для включения подсветки, 2 - для пуска вентилятора | ||
| 5553 | KUA-160-3SL | |||
| 5552 | KUA-160-4SL | |||
| 5551 | KUA-160-2S-400 | • Без подсветки • Воронка — плоскоконическая, с увеличенным диаметром Ø400 мм | ||
| 5550 | KUA-160-3S-400 | |||
| 5549 | KUA-160-4S-400 | |||
| 5548 | KUA-160-2S-ant | • Без подсветки • Воронка — коническая • Антистатическое исполнение | ||
| 5547 | KUA-160-3S-ant | |||
| 5546 | KUA-160-4S-ant | |||
| 5545 | KUA-160-2SL-ant | • С подсветкой • Воронка — коническая, с двумя клавишами: 1 - для включения подсветки, 2 - для пуска вентилятора • Антистатическое исполнение | ||
| 5544 | KUA-160-3SL-ant | |||
| 5543 | KUA-160-4SL-ant | |||
| 5542 | KUA-160-2S-400-ant | • Без подсветки • Воронка — плоскоконическая, с увеличенным диаметром Ø400 мм • Антистатическое исполнение | ||
| 5541 | KUA-160-3S-400-ant | |||
| 5540 | KUA-160-4S-400-ant | |||
График потери давления для устройства в среднем положении

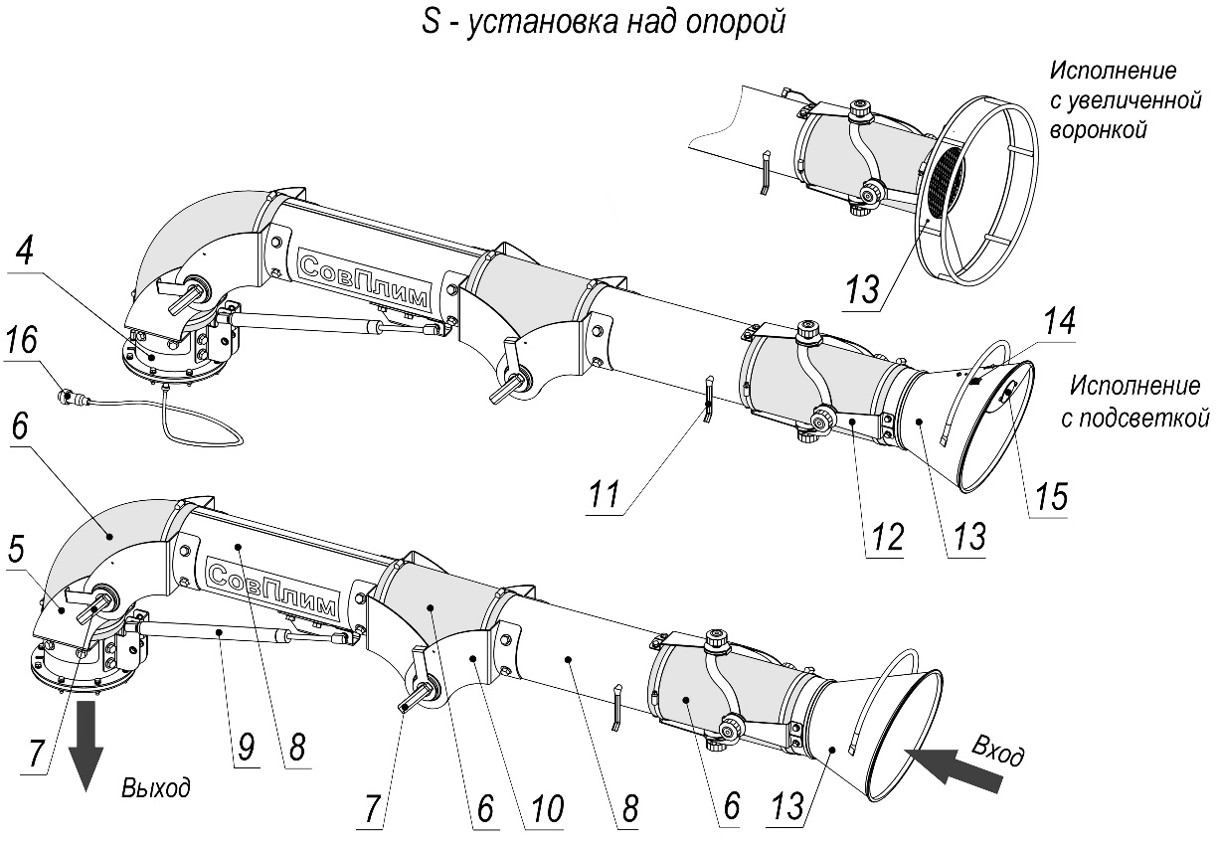

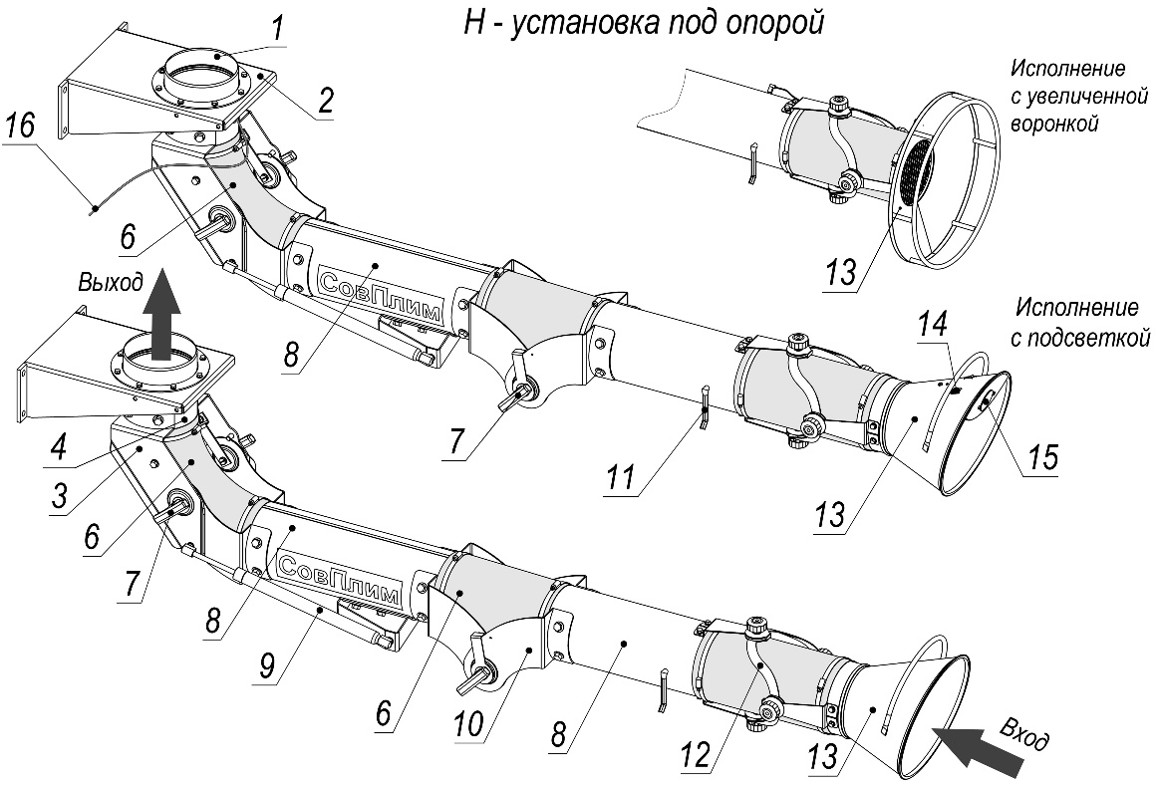

Конструкция
1 — патрубок соединительный;
2 — кронштейн;
3 — шарнир основания H;
4 — опора поворотная;
5 — шарнир основания S;
6 — гибкий шланг;
7 — ручка фиксирующая*;
8 — воздуховод металлический;
9 — амортизатор газовый;
10 — шарнир внутренний;
11 — ручка заслонки;
12 — шарнир воронки;
13 — воздухоприёмная воронка;
14 — лампа подсветки;
15 — кнопки управления;
16 — кабель электропитания
Принцип работы
1. Устройство подсоединяется либо непосредственно к вытяжной сети, либо устанавливается на фильтровентиляционное оборудование.
2. Исполнения, предназначенные для монтажа под опорой (модели KUA-160-H), соединяются с вытяжной сетью через соединительный патрубок (поз. 1).
3. Исполнения, предназначенные для монтажа над опорой (модели KUA-160-S), крепятся к горизонтальной поверхности оборудования через фланец поворотной опоры (поз. 4).
4. Перед началом работ устройство размещается и фиксируется над рабочим постом. При помощи амортизаторов газовых (поз. 9) устройство поднимается и опускается на необходимую высоту. Для облегчения перемещения устройств длиною 3 и 4 метра предусмотрена ручка для поддержки (поз. 17). Фиксация в заданном положении воздуховодов осуществляется ручками (поз. 7).
5. Воздухоприёмная воронка (поз. 13) поворачивается в необходимое положение при помощи шарнира воронки (поз. 12).
6. Поворот вокруг оси основания осуществляется при помощи опоры поворотной (поз. 4).
7. После включения вытяжного вентилятора загрязнённый воздух непосредственно из зоны образования загрязнений засасывается через воздухоприёмную воронку. Далее воздушный поток проходит через гибкие шланги (поз. 6) и воздуховоды (поз. 8), после чего поступает в фильтровентиляционное оборудование.

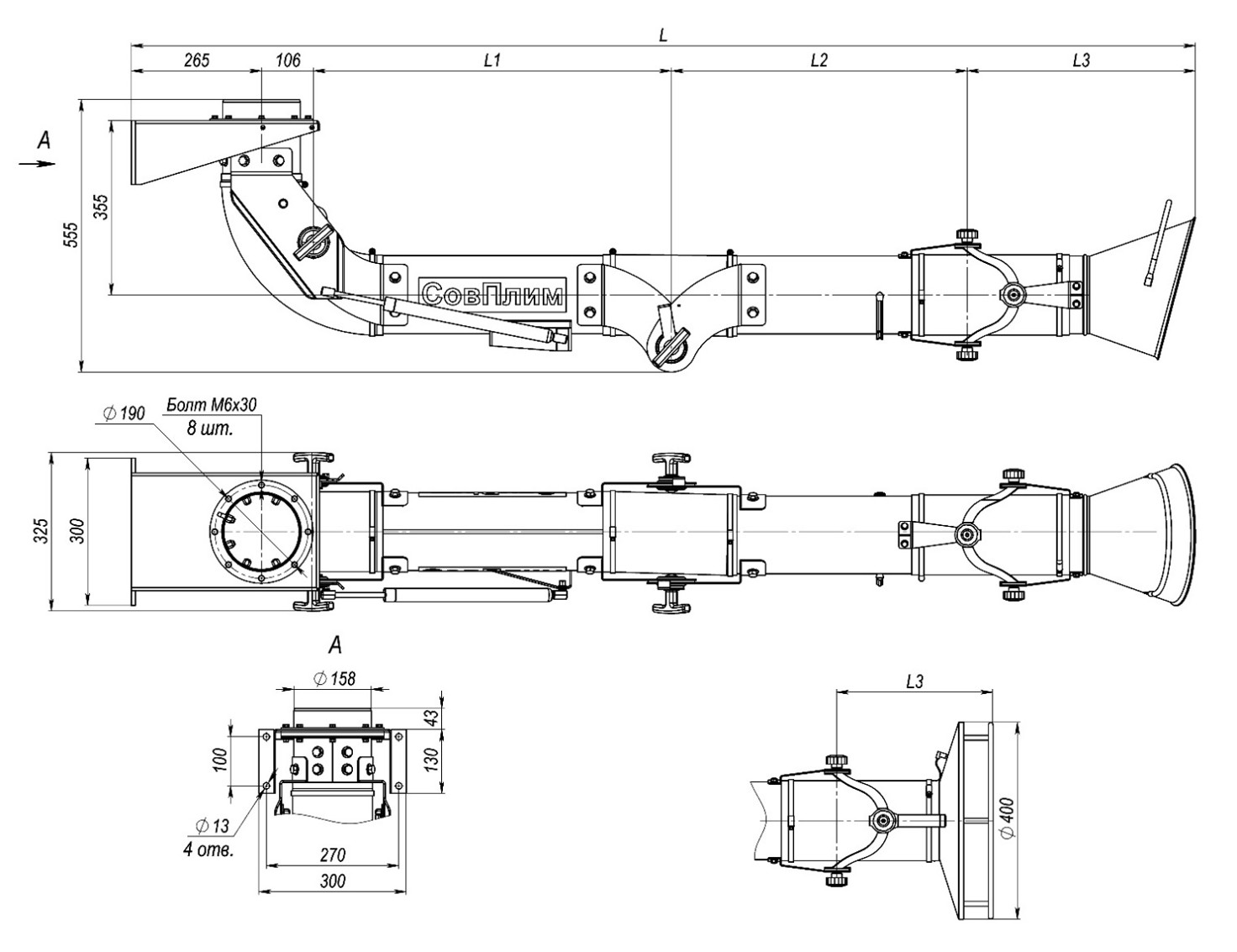

KUA-160 в исполнении под опорой (H)
| KUA-160-2H (L) (ant) | ||||
| KUA-160-3H (L) (ant) | ||||
| KUA-160-4H (L) (ant) | ||||
| KUA-160-2H-400 (ant) | ||||
| KUA-160-3H-400 (ant) | ||||
| KUA-160-4H-400 (ant) |

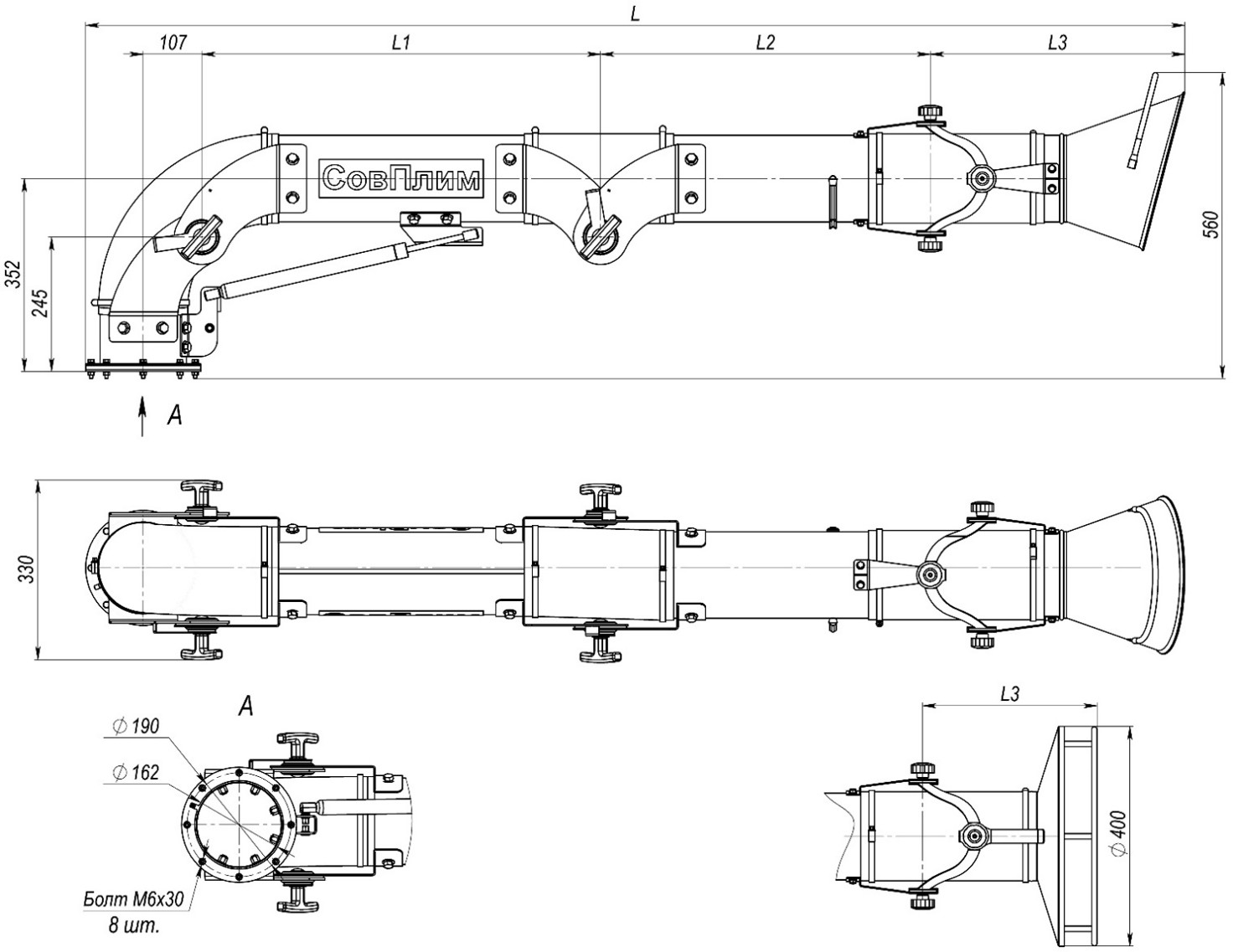

KUA-160 в исполнении над опорой (S)
| KUA-160-2S (L) (ant) | ||||
| KUA-160-3S (L) (ant) | ||||
| KUA-160-4S (L) (ant) | ||||
| KUA-160-2S-400 (ant) | ||||
| KUA-160-3S-400 (ant) | ||||
| KUA-160-4S-400 (ant) |
